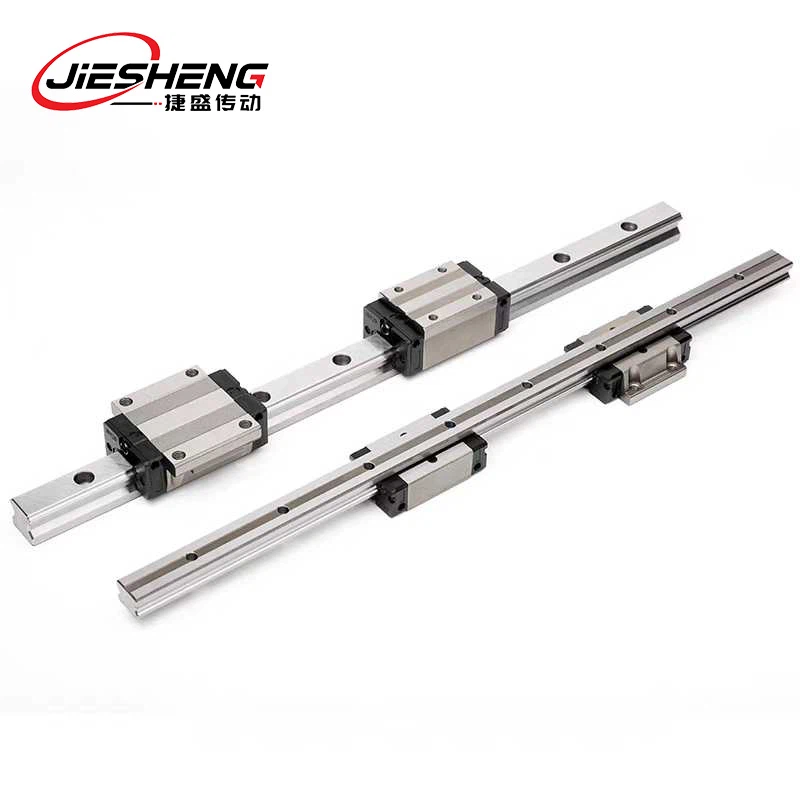

Как определить, когда линейные направляющие нуждаются в замене?
Многие пользователи сталкиваются с этой дилеммой во время линейная направляющая операция: «Направляющая издает шум, и точность немного снизилась.-Следует ли мне ее заменить?» Некоторые полагают, что «его все еще можно использовать до тех пор, пока он не полностью заклинит», только для того, чтобы столкнуться с выходом оборудования из строя и простоем из-за ускоренного износа. Другие паникуют при незначительном износе и преждевременно заменяют, тратя ресурсы. Третьи полагаются исключительно на срок службы, не принимая во внимание фактические условия эксплуатации, заменяя направляющие через определенные промежутки времени, не подозревая, что срок службы направляющих в чистой среде может значительно превысить их ожидаемый срок службы. В действительности, определение необходимости заменылинейная направляющаяs не может быть основано на интуиции или одном показателе. Это требует комплексной оценки с учетом множества факторов: точности, рабочего состояния и уровня износа. Сегодня мы разберем основные показатели, позволяющие определить, когдалинейная направляющаятребуют замены, особых методов проверки и распространенных сценариев ошибочных суждений с практической точки зрения. Это поможет вам принимать точные решения, избегая как «преждевременной замены», так и «отложенной замены».
Во-первых, 4 основных показателя и методы проверки для определения замены направляющей.
Эти четыре показателя имеют решающее значение для определения необходимости замены направляющей.
Для каждого индикатора предусмотрены четкие стандарты тестирования и практические методы, позволяющие пошагово--устранять неполадки:
1. Отклонение точности: производительность основного оборудования снижается; замена обязательна.
Точность направляющих является основой обработки и позиционирования оборудования. Если точность выходит за пределы допуска и не может быть восстановлена путем регулировки, это указывает на то, что направляющая достигла критического уровня износа и ее необходимо заменить.
Ключевые показатели точности:
Точность позиционирования:Отклонение между фактическим положением направляющей и заданным положением. Замена требуется в случае превышения пределов допуска оборудования (например, требования к станку ±0,01 мм, фактическое измерение ±0,03 мм).
Параллелизм:Отклонение параллельности между сдвоенными направляющими во время работы. Замена требуется, если разница превышает 0,02 мм/м (например, разница высот между двумя направляющими достигает 0,03 мм при перемещении ползуна на 1 м).
Люфт:Зазор при обратном движении направляющей. Если превышение 0,01 мм (например, заданное обратное движение на 0,1 мм, фактическое перемещение только на 0,08 мм, что приводит к люфту 0,02 мм).
Методы проверки:
Используйте лазерный интерферометр для измерения точности позиционирования (наиболее точный, подходящий для прецизионного оборудования) или используйте циферблатный индикатор (точность 0,01 мм) со стандартным датчиком: закрепите циферблатный индикатор на ползуне, совместите головку индикатора со стандартным датчиком, переместите ползунок и запишите отклонения в каждом положении. Заменить, если максимальное отклонение превышает требования к оборудованию;
Проверка параллельности:Закрепите два циферблатных индикатора на ползунках сдвоенных-направляющих так, чтобы их головки были выровнены по одной опорной поверхности (например, столу станка). Двигайте ползунки синхронно. Если разница между двумя показаниями превышает 0,02 мм/м, параллельность направляющих выходит за пределы допуска.
Проверка люфта: Прижмите циферблатный индикатор к ползунку. Вручную протолкните ползунок вперед и запишите показания шкалы. Затем нажмите назад и обратите внимание на расстояние «втягивания» стрелки шкалы-это люфт. Если превышение 0,01 мм, проведите тщательную оценку.
2. Нарушения в работе: заикание, необычные шумы, вибрация – требуют проверки и замены.
Рабочее состояние направляющих напрямую отражает условия износа. Если следующие отклонения сохраняются после исключения проблем со смазкой или наличия посторонних предметов, это указывает на серьезный внутренний износ, требующий замены:
Распространенные отклонения:
Заикание:Движение ползунка вызывает ощущение «застревания»,-неравномерного движения или даже требует внешней силы для нажатия;
Аномальный шум:Во время работы издает «визжащие звуки трения» или «лязг» (в отличие от незначительных шумов, вызванных недостаточной смазкой);
Вибрация:Заметная вибрация возникает при движении ползунка с большой скоростью, с амплитудой более 0,05 мм (определяется с помощью виброметра).
Методы проверки:
Ручная проверка:Отключите питание, вручную нажмите ползунок, чтобы обнаружить заикание или неравномерное сопротивление. Значительные колебания сопротивления во время движения или отчетливые «точки застревания» указывают на износ направляющей;
Обнаружение аномального шума:Включите питание и запустите направляющую без-нагрузки. Внимательно прислушивайтесь к рельсам на предмет устойчивых шумов трения или «лязга» во время движения задним ходом. Это может указывать на износ шариков/роликов или деформацию канавки направляющей.
Проверка вибрации:Прикрепите портативный измеритель вибрации к ползунку и записывайте амплитуду при работе на высокой-скорости. Если амплитуда превышает спецификацию производителя (обычно меньше или равна 0,03 мм) и проблемы с двигателем или муфтой исключены, замените направляющую.
3. Чрезмерный износ. Физический износ достиг критического порога окончания-срока-срока службы; замена обязательна.
Методы проверки:
Проверка износа канавок:Используйте тестер шероховатости поверхности для проверки поверхности канавок направляющей. Если шероховатость увеличивается с начального Ra 0,4 мкм до Ra 1,6 мкм или выше, используйте микрометр с мерными мерами для измерения глубины канавки. Сравните с новыми данными направляющей; замена требуется, если износ превышает 0,02 мм.
Осмотр таможенной очистки:Закрепите циферблатный индикатор на оборудовании. Расположите головку индикатора вертикально напротив боковой части ползуна (для измерения бокового зазора) или сверху (для измерения радиального зазора). Аккуратно постучите по ползунку и зафиксируйте отклонение шкалы. Если прогиб превышает начальное значение в два раза, значит, имеется износ.
Проверка уплотнения:Визуально осмотрите пылезащитный чехол направляющей и лезвие стеклоочистителя. Замените уплотнения, если наблюдаются трещины, износ кромок или потеря эластичности при сжатии (если износ уплотнений вызывает внутреннее загрязнение, одновременно осмотрите направляющую).
4. Непоправимые повреждения: замените, если структурные повреждения не подлежат ремонту.
Немедленно замените направляющую, если на направляющей обнаружены аномальные повреждения, такие как деформация, трещина или коррозия, которые невозможно восстановить методами ремонта (например, шлифовкой, выпрямлением).
Распространенные аномальные повреждения:
Деформация:Straightness exceeds tolerance by >0,1 мм/м из-за перегрузки или удара и не может быть исправлено выпрямлением;
Перелом:Трещины или разрывы на концах направляющих или монтажных отверстиях (часто вызванные неправильной установкой или ударными нагрузками);
Коррозия:Обширная поверхностная ржавчина из-за попадания воды или влажности с глубиной коррозии более 0,01 мм (для прецизионных направляющих), что делает точность невосстановимой после шлифования.
Методы проверки:
Проверка деформации:Используйте прецизионный уровень (точность 0,02 мм/м) или лазерный инструмент для выравнивания, чтобы измерить прямолинейность направляющей. Если прямолинейность превышает 0,1 мм/м и после выпрямления происходит восстановление, требуется замена.
Осмотр на разрушение/коррозию:Визуально осмотрите поверхность направляющей. Если присутствуют явные трещины (подтверждаемые методом проникающего контроля) или обширная коррозия вызывает неровности поверхности, требуется замена.
Во-вторых, распространенные сценарии ошибочного диагноза: нет необходимости торопиться с заменой, чтобы избежать потерь.
Не все «ненормальности» требуют замены направляющей. Следующие три сценария часто диагностируются неправильно и могут быть устранены путем ремонта или регулировки без замены:
1. Ошибочный диагноз 1: колебания точности из-за отклонений при установке.
Если точность направляющей превышает допуск из-за установочных отклонений в параллельности или соосности (например, смещения направляющей из-за ослабления крепежных болтов), а не из-за износа самой направляющей, повторная калибровка во время установки (например, регулировочные прокладки или стягивающие болты) может восстановить точность без замены.
Отличительный метод:Проверьте, ослаблены ли болты крепления направляющей. Используйте лазерный инструмент для выравнивания, чтобы проверить точность установки. Если после регулировки точность соответствует техническим характеристикам, проблема связана с установкой и замена не требуется.
2. Ошибочный диагноз 2: прилипание, вызванное поверхностной пылью или посторонними предметами.
Если заикание направляющей вызвано скоплением на поверхности пыли или металлического мусора (не попадающего во внутренние канавки), очистка сжатым воздухом или мягкой щеткой должна устранить заикание. Если последующие измерения точности и износа в норме, в замене нет необходимости.
Отличительный метод:После очистки вручную нажмите на скользящий блок. Если движение плавное, без заиканий, это указывает на загрязнение посторонними предметами. Регулярной чистки достаточно; замена ненужна.
Третий. Краткое описание: Процесс-принятия решений дляЛинейное руководствоЗамена
Затем измерьте показатели точности:Используйте лазерный интерферометр и циферблатный индикатор для проверки точности позиционирования, параллельности и обратного люфта. Если какое-либо значение превышает характеристики оборудования, перейдите к следующему шагу.
Наконец, проверьте уровень износа: проверьте износ канавок и посадку с зазором.
При замене направляющих подбирать изделия, соответствующие оригинальной модели (с обеспечением совместимости по монтажным размерам и классу точности). После установки повторите калибровку точности и нанесите смазку, чтобы предотвратить ускоренный износ из-за неправильного выбора или установки. Если вы не уверены в оценке, проконсультируйтесь с производителем направляющих или с профессиональным обслуживающим персоналом. Предоставьте условия эксплуатации оборудования и данные проверки для получения индивидуальных рекомендаций, избегая ненужных затрат на замену и одновременно предотвращая выход оборудования из строя из-за задержки замены.
