Преимущества

Высокая точность

Процесс прецизионного шлифования, небольшая погрешность шага, технология предварительной-затяжки для устранения зазора, повторяемая точность позиционирования до ±0,003 мм или менее для удовлетворения потребностей прецизионного оборудования.

Долгая жизнь

Отбираются легированная сталь и подшипниковая сталь, прошедшие термообработку-для повышения твердости, оптимизированную конструкцию циркуляции шариков, срок службы более 20 000 часов при нормальных условиях работы.

Низкий уровень шума

Малый коэффициент трения качения, плавное движение, точность изготовления, обеспечивающая равномерность посадки, хорошая смазка.

Низкая цена

Крупномасштабное-производство, высокая универсальность, стандартизированная серийная продукция, предложение на рынке достаточно для снижения затрат без необходимости высоких таможенных сборов.

Хорошая жесткость

Винт большого диаметра, оптимизированная-форма поперечного сечения, повышенная устойчивость к скручиванию и изгибу, небольшая деформация при той же нагрузке для обеспечения точности перемещения.

Информация о продукте

Чтобы удовлетворить различные требования к точности для различного оборудования, шарико-винтовые передачи SFU предлагают широкий диапазон вариантов точности,-охватывающий несколько классов, включая C3, C5 и C7. Для высокоточного-оборудования, требующего максимальной точности, рекомендуется класс C3. Для приложений среднего---высокого-класса передачи данных, требующих повышенной точности, класс C5 обеспечивает точное соответствие. В сценариях общей точности класс C7 служит основным решением, предлагая как экономическую-эффективность, так и практичность для полного удовлетворения разнообразных потребностей.

Популярные модели, такие как SFU2505 и SFU3210, имеют точность C7 в качестве основной характеристики. Их точность полностью соответствует требованиям точного управления перемещением прецизионного оборудования, а также стандартам точности подачи для станков с ЧПУ во время процессов обработки. Это обеспечивает стабильную работу оборудования и при этом эффективно минимизирует влияние ошибок трансмиссии на качество обработки.

Название продукта	ШВП СФУ
Материал	Легированная сталь, хром-молибденовая сталь, нержавеющая сталь, инструментальная сталь, быстро-быстрорежущая сталь.
Длина	Длины могут быть изменены в соответствии с требованиями заказчика.
Приложения	Станки, средства автоматизации, аэрокосмическая, военная промышленность, производство полупроводников, медицинское оборудование и прецизионные измерительные приборы.
Услуга	Продукция может быть изготовлена для клиентов по чертежам или образцам.
Класс точности	C3/C5/C7
Упаковка продукта	Пластиковый пакет в коробке или деревянном ящике по требованию заказчика.
Срок поставки	Зависит от реальной транспортной ситуации.

Параметры спецификации

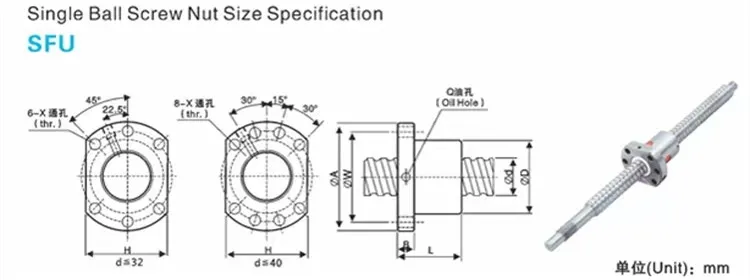

Спецификация одноосной шарико-винтовой пары (серия SFU)
Тип	Размеры
Тип	d	I	Да	D	A	B	L	W	X	H	Q	N	Са (кгс)	Коа (кгс)	К (кгс/мкм)
СФУ1204-4	12	4	2.381	24/22	40	10	40	32	4.5	30	/	4	593	1129	12.5
СФУ1604-4	16	4	2.381	28	48	10	40	38	5.5	40	M6	4	629	1270	35
СФУ1605-3		5	3.175	28	48	10	43	38	5.5	40	M6	3	765	1240	17
СФУ1605-4		5	3.175	28	48	10	50	38	5.5	40	M6	4	780	1790	20
СФУ1610-3/2	16/15	10	3.175	28	48	10	47	38	5.5	40	M6	3	721	1249	15
СФУ2005-3	20	5	3.175	36	58	10	43	47	6.5	44	M6	3	860	1710	22
СФУ2005-4		5	3.175	36	58	10	51	47	6.5	44	M6	4	1130	2380	25
СФУ2010-3/2		10	3.175	36	58	10	47	47	6.5	44	M6	3	830	1680	20
СФУ2505-3	25	5	3.175	40	63	10	43	51	6.5	48	M6	3	960	2300	32
СФУ2505-4		5	3.175	40	63	10	51	51	6.5	48	M6	4	1280	3110	35
СФУ2510-4		10	4.762	40	63	12	85	51	6.5	48	M6	4	1944	3877	33
СФУ2510-4/2		10	3.175	40	63	10	54	51	6.5	48	M6	4	1150	2950	30
СФУ3205-4	32	5	3.175	50	81	12	52	65	9	62	M6	4	1450	4150	40
СФУ3206-4		6	3.175	50	81	12	57	65	9	62	M6	4	1720	4298	43
СФУ3210-4		10	6.35	50	81	14	90	65	9	62	M6	4	3390	7170	45
СФУ4005-4	40	5	3.175	63	93	14	55	78	9	70	M6	4	1610	5330	49
СФУ4010-4	40	10	6.35	63	93	14	93	78	9	70	M6	4	3910	9520	55
СФУ5005-4	50	5	5.175	75	110	15	55	93	11	85	M6	4	1730	6763	60
СФУ5010-4		10	6.35	75	110	16	93	93	11	85	M6	4	4450	12500	65
СФУ5020-4		20	7.144	75	110	16	138	93	11	85	M6	4	4644	14327	59.5
СФУ5310-4	63	10	6.35	90	125	18	98	108	11	95	M6	4	5070	16600	80
SFU6320-4	63	20	9.525	95	135	20	149	115	13.5	100	M6	4	7573	29860	84.1
СФУ8010-4	80	10	6.35	105	145	20	98	125	13.5	110	M6	4	5620	21300	90
СФУ8010-5		10	6.35	105	145	22	118	125	13.5	110	M6	6	7810	31800	106
СФУ8020-4		20	9.525	125	165	25	154	145	13.5	130	M6	4	8485	30895	108
СФУ10020-4	100	20	9.525	150	202	30	180	170	17.5	155	M6	4	9420	39183	134

Примечание:Table Yellow доступен с левыми-винтами.

Структурное проектирование

1. Основные компоненты и принцип:Состоит из прецизионных-шлифованных ходовых винтов (винтовых канавок), специальных гаек (циркуляционных каналов) и высококачественных-шарикоподшипников. Шарики циркулируют внутри канавок, преобразуя вращение винта в высокоточное линейное движение-. Замена трения скольжения на трение качения снижает энергопотребление на 30% по сравнению с системами скольжения, достигая КПД трансмиссии 90-95%.

2. Конструкция гайки:

Тип разделения:Традиционная модель с регулируемым преднатягом;

Интегрированный тип:Встроенные четырехточечные радиально-упорные подшипники (экономия 25 % пространства), повышенная на 15–20 % грузоподъемность шариков (выдерживающие большие нагрузки), меньшее количество компонентов на 30–40 % (упрощение сборки), концентричность<0.01mm, and noise levels 3-5dB lower than split types.

Изображение продукта

Профиль компании

Компания Lishui Jiesheng Transmission Co., Ltd. была основана в 2020 году и занимает территорию площадью более 4000 квадратных метров. Компания специализируется на исследованиях, разработках, производстве и глобальных продажах высокоточных-систем линейной передачи. Наш портфель продуктов, основанный на шариковых винтах, линейных направляющих и линейных модулях, включает индивидуальные решения по системной интеграции для прецизионных подшипников, компонентов приводов, промышленной автоматизации, интеллектуального оборудования и новых секторов энергетики. Мы стремимся предоставить вам эффективную и надежную поддержку в области технологий передачи данных.

Наш адрес

Улица Даюань № 99, район Лианду, город Лишуй, провинция Чжэцзян

Номер телефона

+8613116375959

Электронная-почта

741097243@qq.com

Часто задаваемые вопросы

Вопрос: Как вы можете поддержать нас как партнера?

О: Мы предоставим вам лучшую цену, лучший сервис и другие подтверждающие документы, такие как расценки, технические паспорта, чертежи, справочные списки, протоколы испытаний и т. д.

Вопрос: Могу ли я посетить вашу компанию?

О: Мы тепло приветствуем вас посетить нашу компанию лично! Если вы хотите запланировать тур, пожалуйста, свяжитесь с нами по номеру телефона или электронной почте, указанному на нашем официальном сайте, чтобы договориться о конкретном времени. Мы назначим специального представителя, который проведет вас через наши производственные мощности, выставочный зал продукции и центр исследований и разработок. Это позволит Вам из первых рук получить представление о возможностях нашей компании и качестве продукции. Мы с нетерпением ждем встречи с вами!

Вопрос: Что следует учитывать при установке ШВП?

A: Во время установки убедитесь, что погрешность параллельности между ходовым винтом и направляющей не превышает 0,02 мм/м, чтобы предотвратить возникновение радиальных сил, вызывающих деформацию компонента или потерю точности. Седло гайки должно иметь предварительный натяг в соответствии со спецификациями (рекомендуется стандарт предварительного натяга P2), а регулярное техническое обслуживание смазки должно выполняться с использованием смазки или лубрикатора масляного тумана.
