Как выбрать шарико-винтовые передачи в зависимости от требований к весу?
«Какой размер ШВП мне выбрать для нагрузки 50 кг?» «После замены винта на ту же нагрузку возникают частые заикания.-Я выбрал не ту модель?» Как технический консультант, специализирующийся на выборе компонентов трансмиссии в течение 10 лет, эти вопросы раскрывают важнейший принцип: основной принцип выбора узла ШВП — «соответствие веса».-Недостаточная грузоподъемность приводит к изгибу винта, износу шарика или даже поломке; в то время как перегрузка приводит к потере затрат и дублированию оборудования. У одного производителя оборудования для автоматизации однажды всего через 3 месяца эксплуатации случилась деформация шнека из-за того, что номинальная динамическая нагрузка шнека была ниже фактической весовой нагрузки, в результате чего потери на доработку превысили 20 000 юаней. Напротив,шариковый винтточно согласованный с нагрузкой, проработал непрерывно в течение двух лет без сбоев. Сегодня, следуя схеме из 8-шагов, изложенной в «Структуре статьи I», мы поможем вам выбрать правильный узел ШВП с учетом требований к весу-от анализа потребностей до окончательного выбора, избегая ошибок «перебора» или «недостаточной мощности».

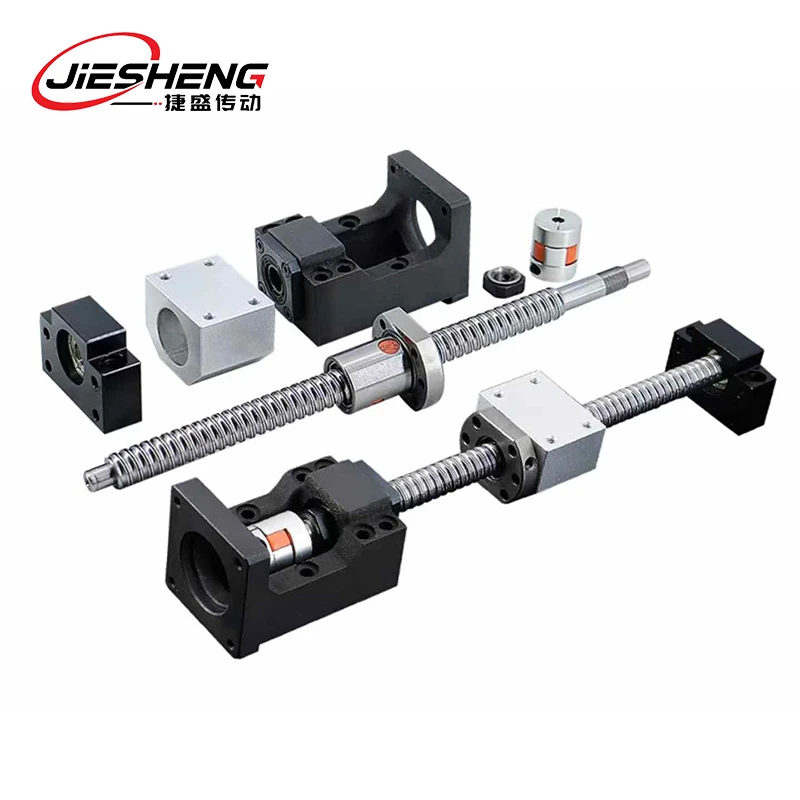

Шаг 1: 8-шаговое практическое руководство по выборуШариковый винт в сбореs В зависимости от требований к весу
Определите основные требования к весу - Сначала разберитесь, «какой вес и как его нести»
Прежде чем выбирать ШВП, уточните параметры, связанные с массой-сердечника. Требования к весу сильно различаются в зависимости от сценария; Слепой отбор гарантирует подводные камни:
Какой у вас вес груза? Это «постоянно» или «динамично»?
Весовые параметры непосредственно определяют номинальную динамическую грузоподъемность ШВП:
- Постоянные нагрузки требуют соответствия номинальной динамической нагрузке в 1,2–1,5 раза больше фактического веса.
- Динамические нагрузки требуют соответствия номинальной динамической нагрузке, в 1,5–2 раза превышающей максимальный мгновенный вес.
Распределение веса равномерное? Есть ли ударные нагрузки?
Равномерное распределение веса более благоприятно влияет на несущую способность-ШВП, что позволяет выбирать стандартные характеристики. Эксцентричное распределение веса приводит к неравномерной нагрузке на ШВП, что требует выбора ШВП с номинальной динамической грузоподъемностью на 20 % выше требуемой или сопряжения с направляющим устройством. Ударные нагрузки требуют выбора шариковинтовой пары высокой-жесткости и добавления буферной конструкции. Эксцентриковый подвешенный груз (80 кг) с использованием стандартного ходового винта демонстрировал сильную вибрацию во время работы. После перехода на ходовой винт-с балансировкой нагрузки вибрация исчезла, а срок службы увеличился до 3 лет.
Шаг 2. Оценка свойств материала - Материал определяет «фундаментальный верхний предел несущей способности»
Плотность и прочностьшариковый винтматериалы напрямую влияют на грузоподъемность. Три основных материала демонстрируют различную пригодность для различных применений:
ШВП из стали с подшипником GCr15 рассчитаны на средние нагрузки (100–1000 кг). Один рабочий стол станка с ЧПУ (500 кг) с использованием этого материала проработал непрерывно 15 000 часов без деформации.
Шаг 3. Подберите вес-Сопутствующие параметры - Точные параметры обеспечивают стабильную грузоподъемность
Такие параметры, какшариковый винтНоминальная динамическая нагрузка, ход и диаметр должны точно соответствовать весу. Три ключевых параметра напрямую определяют характеристики несущей-подшипника:
Номинальная динамическая нагрузка (Cₐ): параметр соответствия сердечника
Номинальная динамическая нагрузка должна быть больше или равна коэффициенту запаса фактической весовой нагрузки (1,2–1,5 для постоянного веса, 1,5–2 для динамического веса). Эмпирическая формула: Номинальная динамическая нагрузка Cₐ=Весовая нагрузка × Коэффициент запаса прочности.
Диаметр ходового винта: «физическая основа» грузоподъемности
Больший диаметр соответствует большей грузоподъемности:
Диаметр - 10-20 мм выдерживает вес не более 50 кг.
Диаметр - 20-40 мм вмещает 50–500 кг.
Диаметр - 40-60 мм вмещает 500–2000 кг.
Диаметр - 60 мм и выше выдерживает нагрузку более 2000 кг.
Вести:Баланс между весом и скоростью
Меньший шаг означает больше витков на единицу длины, что приводит к более высокой грузоподъемности, но более низкой скорости. Больший шаг немного снижает грузоподъемность, но обеспечивает более высокие скорости.
Шаг 4. Оцените баланс между точностью и весом - Достаточной точности достаточно; Избегайте баланса на основе требований приложения:
Применение стандартного веса
Выбирайте классы точности C5–C7 (точность позиционирования ±0,01–0,02 мм), которые полностью соответствуют нагрузкам и эксплуатационным требованиям при умеренных затратах.
Заблуждение о точности: больший вес не обязательно требует более высокой точности.
Тяжелое оборудование требует более низкой точности позиционирования (±0,1 мм). Достаточно оценок C7-C10; чрезмерная точность только увеличивает затраты, не увеличивая грузоподъемность.
Шаг 5. Проверьте совместимость установки с учетом веса - Правильная установка обеспечивает эффективную-выдержку нагрузки
60% отказов нагрузки происходят из-за неправильной установки. Способы крепления должны соответствовать весу груза:
Способ установки:Выберите конструкцию крепления в зависимости от веса
Легкие грузы (менее или равные 50 кг):Для упрощения установки выберите вариант «один-фиксированный + один-конец свободный».
Средние нагрузки (50-500 кг):Выберите «один-фиксированный конец + один-поддерживаемый конец» для повышения стабильности.
Тяжелые грузы (более или равные 500 кг):Выберите «оба-концы зафиксированы», чтобы предотвратить деформацию винта при изгибе.
Точность поверхности установки:Предотвратить неравномерную загрузку
Плоскостность установочной поверхности должна быть меньше или равна 0,01 мм/м, параллельность меньше или равна 0,003 мм. В противном случае неравномерное распределение усилий на ходовом винте снизит грузоподъемность на 20–30%.
Шаг 6. Адаптация к условиям окружающей среды и требованиям к нагрузке - Окружающая среда влияет на стабильность нагрузки
Факторы окружающей среды, такие как температура, влажность и пыль, косвенно влияют на нагрузочную способность винта. Необходимы целевые адаптации:
High-temperature environments (>60 градусов, например, рядом с термопластавтоматом)
Выбирайте материалы, устойчивые к высоким-температурам-, чтобы предотвратить размягчение и снижение несущей способности. В одном случае при высоких-температурах (нагрузка 200 кг, 80 градусов) использовались стандартные стальные винты, что привело к потере несущей способности на 40 % через 3 месяца из-за размягчения материала. Стабильность нагрузки была восстановлена после перехода на винты из жаропрочных сплавов.
Шаг 7. Проверка качества и сертификации - Обеспечение соответствия требованиям для обеспечения надежной грузоподъемности
Некачественныйшариковый винтЧасто они имеют ошибочно рассчитанную динамическую грузоподъемность, при этом фактическая несущая способность-намного ниже заявленных значений. Скрининг требует проверки качества и сертификации:
Отчет о проверке качества: ключевые показатели должны соответствовать стандартам
Авторитетные производители должны предоставить «Отчеты о испытаниях на номинальную динамическую нагрузку», «Отчеты о составе материала» и «Отчеты о прецизионных проверках» для проверки фактической грузоподъемности. Один клиент приобрел винт с номинальной динамической нагрузкой 500 кг без отчетов о проверке, который деформировался под нагрузкой 300 кг. После замены на изделие, подкрепленное соответствующей документацией, он стабильно работал при весе 500 кг.
Проверка пакетной выборки
При оптовых закупках проводите выборочные проверки с частотой 5–10 % для проверки номинальной динамической грузоподъемности, твердости материала и точности. Отклонить всю партию, если какой-либо отдельный критерий не соответствует требованиям. Один завод закупил 100 винтов; выборка выявила, что 10% случаев не прошли испытания на номинальную динамическую нагрузку, что позволяет своевременно возвращать средства и предотвращать потери.
Шаг 8. Контролируйте вес в соответствии с затратами - Точный выбор, никаких ненужных расходов
Основной принцип выбора-на основе веса – «соответствие требованиям» и избежание чрезмерных инвестиций. Две стратегии оптимизации дают существенные результаты:
Расставьте приоритеты по стандартным компонентам; Нестандартные детали стоят на 30-50% дороже.
Большинство сценариев веса (5–5000 кг) имеют соответствующие стандартные характеристики ходового винта, что исключает необходимость индивидуальной настройки. Рассмотрите возможность индивидуальной настройки только для необычного распределения веса или особых требований к размерам и обеспечьте оптовые закупки для снижения затрат. Одна компания разработала ходовые винты для небольшого количества особых весовых нагрузок, что привело к увеличению стоимости единицы на 40% по сравнению со стандартными деталями. Последующая массовая индивидуализация снизила затраты на 20%.
Скидки на оптовые закупки: сократите первоначальные затраты
При одновременной покупке 50+ единиц вы получаете скидку от производителя в размере 10 %-15 %, а также бесплатное руководство по выбору, позволяющее избежать потерь из-за неправильного выбора размера. Один крупный производитель добился снижения затрат на единицу продукции на 12 % благодаря 100 % точному подбору размеров после оптовых закупок.
Вывод: выбирайте ШВП в зависимости от веса - " Точное соответствие имеет решающее значение, адаптация параметров имеет ключевое значение.
Подводя итог, основная логика выборашариковый винт в сбореВ зависимости от требований к весу применяется многоуровневый подход к сопоставлению:«Вес → Номинальная динамическая нагрузка → Диаметр винта → Способ монтажа → Адаптация к условиям окружающей среды». Сначала уточните тип веса (постоянный/динамический) и коэффициент запаса прочности. Затем сопоставьте соответствующую номинальную динамическую нагрузку и диаметр. Наконец, обеспечьте устойчивость груза посредством монтажа и защиты окружающей среды.
Распространенные заблуждения пользователей включают в себя «сосредоточение внимания исключительно на значениях веса при игнорировании факторов безопасности и распределения веса», что приводит либо к недостаточной грузоподъемности, либо к чрезмерному резервированию. Альтернативно, слепое стремление к высокой точности или большим диаметрам неоправданно увеличивает затраты. На практике следование этому процессу - «Определение требований к весу → Выбор подходящих параметров материала → Стандартизация установки → Реализация защиты окружающей среды → Выбор совместимых моделей» - позволяет экономически-эффективно выбирать подходящие ШВП. Это обеспечивает стабильную-несущую способность подшипника и продлевает срок службы оборудования.
Если вы не уверены в характеристиках ходового винта, подходящих для данного веса, укажите «значение веса, тип груза, рабочую скорость и условия окружающей среды», чтобы получить точный план выбора. При возникновении проблем с отказом нагрузки устраняйте неполадки в следующем порядке: «сначала проверьте номинальную динамическую нагрузку → затем проверьте точность установки → наконец проверьте защиту окружающей среды».
