Шероховатость поверхности является важнейшим параметром производительности и функциональности линейных направляющих валов. Как поставщик высококачественных линейных направляющих валов, я лично стал свидетелем того, какое влияние шероховатость поверхности может оказать на различные применения. В этом блоге я расскажу о том, что такое шероховатость поверхности вала линейной направляющей, почему она важна и как ее измеряют и контролируют.
Что такое шероховатость поверхности?
Шероховатостью поверхности называют неровности на поверхности материала. В контексте линейного направляющего вала эти неровности представляют собой микроскопические отклонения от идеально гладкой поверхности. Эти отклонения могут иметь форму пиков и впадин, которые являются результатом производственных процессов, таких как механическая обработка, шлифовка или полировка.
Шероховатость поверхности вала линейной направляющей обычно характеризуется двумя основными параметрами: Ra (среднее арифметическое отклонение оцениваемого профиля) и Rz (средняя высота неровностей профиля). Ra представляет собой среднее значение абсолютных вертикальных отклонений профиля шероховатости от средней линии в пределах длины выборки. Rz, с другой стороны, представляет собой среднее значение пяти наибольших высот между пиками и впадинами в пределах длины выборки.
Почему шероховатость поверхности важна для валов линейных направляющих?
1. Трение и износ
Одним из наиболее значительных воздействий шероховатости поверхности на валы линейных направляющих является ее влияние на трение и износ. Шероховатая поверхность имеет больше точек контакта между валом и сопрягаемыми компонентами, такими как подшипники или ползуны. Увеличение площади контакта приводит к увеличению сил трения, что может вызвать чрезмерный износ как вала, так и сопрягаемых деталей. Со временем этот износ может привести к снижению точности и плавности линейного движения и, в конечном итоге, к выходу системы из строя.
Например, при высокоскоростном линейном движении шероховатая поверхность может выделять тепло из-за трения. Это тепло может вызвать тепловое расширение вала, что может привести к перекосу и дальнейшему увеличению износа. Напротив, более гладкая поверхность снижает трение, что приводит к меньшему износу и увеличению срока службы линейного направляющего вала.
2. Смазка
Шероховатость поверхности также играет решающую роль в смазке. Смазочные материалы используются для уменьшения трения и износа между валом и сопрягаемыми компонентами. Для удержания смазки на поверхности вала необходима надлежащая шероховатость поверхности. Если поверхность слишком гладкая, смазка может плохо прилипнуть и легко выдавиться под нагрузкой. С другой стороны, если поверхность слишком шероховатая, смазка может не заполнить все впадины, в результате чего некоторые участки останутся без надлежащей смазки.
Хорошо контролируемая шероховатость поверхности обеспечивает оптимальный баланс, позволяя смазке образовывать сплошную пленку между валом и сопрягаемыми деталями. Эта пленка действует как барьер, уменьшая прямой контакт металла с металлом и сводя к минимуму износ.
3. Точность и точность
В приложениях с прецизионным линейным перемещением, например, в станках или оборудовании для производства полупроводников, точность и точность линейного направляющего вала имеют первостепенное значение. Шероховатая поверхность может вызвать изменения в движении вала, что приведет к ошибкам в позиционировании и выравнивании. Эти ошибки могут оказать существенное влияние на качество конечного продукта.
Например, в станке с ЧПУ линейный направляющий вал с высокой шероховатостью поверхности может привести к отклонению режущего инструмента от намеченной траектории, что приведет к неточной обработке. Обеспечивая гладкую поверхность, вал линейной направляющей может обеспечить более последовательное и точное движение, повышая общую точность системы.
Измерение шероховатости поверхности
Существует несколько методов измерения шероховатости поверхности вала линейной направляющей. Одним из наиболее часто используемых методов является щуп-профилометр. В этом устройстве используется игла с алмазным наконечником, которую проводят по поверхности стержня. По мере перемещения щупа он обнаруживает вертикальные отклонения поверхности и данные обрабатываются для расчета параметров шероховатости поверхности, таких как Ra и Rz.
Другой метод — оптический профилометр, который использует свет для измерения топографии поверхности. Этот метод является бесконтактным, а значит, не повреждает поверхность вала. Оптические профилометры могут обеспечивать измерения с высоким разрешением и подходят для измерения поверхностей сложной геометрии.
Контроль шероховатости поверхности при производстве линейных направляющих валов
Как поставщик линейных направляющих валов, мы применяем различные методы контроля шероховатости поверхности в процессе производства.
1. Процессы обработки
Выбор процессов обработки оказывает существенное влияние на шероховатость поверхности вала линейной направляющей. Например, шлифование – это обычный процесс, используемый для достижения гладкой поверхности. Используя мелкозернистые шлифовальные круги и правильные параметры шлифования, мы можем снизить шероховатость поверхности до очень низкого уровня.
Полировка – это еще один процесс, который можно использовать для дальнейшего улучшения качества поверхности. После шлифовки можно выполнить операцию полировки, чтобы удалить оставшиеся неровности поверхности и добиться еще более гладкой поверхности.
2. Выбор материала
Материал вала линейной направляющей также влияет на шероховатость поверхности. Некоторые материалы труднее обрабатывать до гладкой поверхности, чем другие. Например, материалы с высокой твердостью или крупнозернистой структурой могут потребовать более совершенных методов обработки для достижения низкой шероховатости поверхности.
В нашей компании мы тщательно выбираем материалы для наших линейных направляющих валов, исходя из требований к их обрабатываемости и производительности. Мы также проводим обширные испытания, чтобы убедиться, что выбранные материалы могут соответствовать желаемым характеристикам шероховатости поверхности.
3. Контроль качества
Контроль качества является важной частью обеспечения соответствия шероховатости поверхности валов линейных направляющих требуемым стандартам. Мы используем современное измерительное оборудование для проверки шероховатости поверхности каждого вала в процессе производства. Валы, не соответствующие установленным требованиям по шероховатости поверхности, дорабатываются или бракуются.
Типы валов линейных направляющих и требования к шероховатости их поверхности
Рельсовый вал
Рельсовые валы обычно используются там, где требуется высокая грузоподъемность и стабильность. Эти валы обычно имеют относительно гладкую поверхность для уменьшения трения и износа. Требования к шероховатости поверхности рельсовых валов могут варьироваться в зависимости от конкретного применения, но обычно подходящим считается значение Ra в диапазоне 0,2–0,8 микрометра.
Цилиндр Линейный Вал
Цилиндрические линейные валы часто используются в приложениях, где требуется плавное и точное линейное движение, например, в робототехнике или системах автоматизации. Для этих валов обычно требуется очень гладкая поверхность, чтобы обеспечить точное позиционирование и низкое трение. Для линейных валов цилиндров часто указывается значение Ra менее 0,2 микрометра.

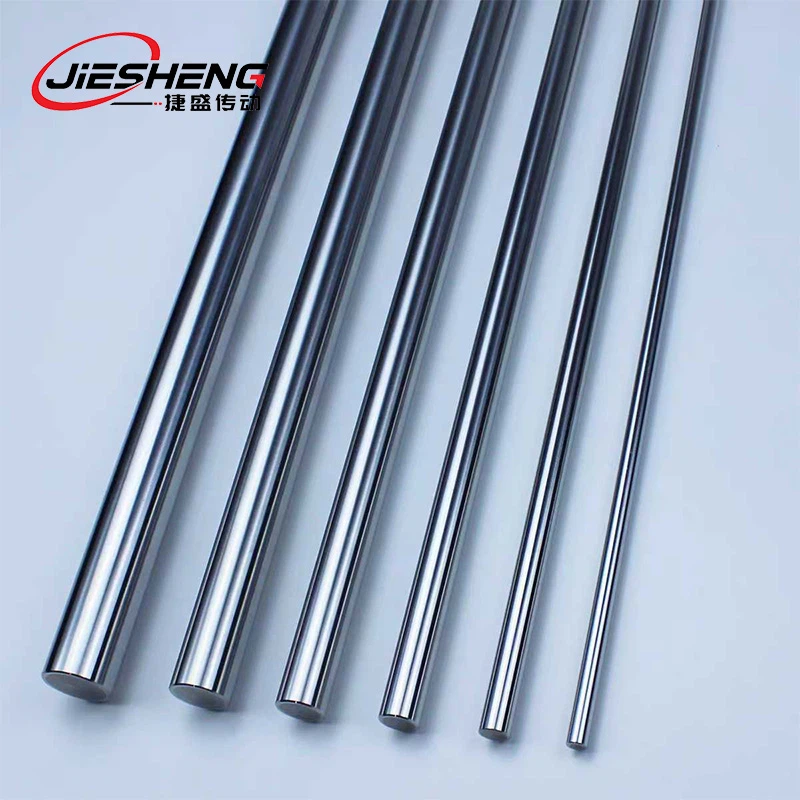

Прецизионные линейные валы
Прецизионные линейные валы используются в высокоточных приложениях, например, в метрологическом оборудовании или производстве полупроводников. К этим валам предъявляются самые строгие требования к шероховатости поверхности. Обычно для обеспечения высочайшего уровня точности и точности требуется значение Ra менее 0,1 микрометра.
Заключение
В заключение отметим, что шероховатость поверхности вала линейной направляющей является критическим параметром, влияющим на его производительность, функциональность и срок службы. Как поставщик линейных направляющих валов, мы понимаем важность контроля шероховатости поверхности для удовлетворения конкретных требований наших клиентов. Используя передовые производственные процессы, тщательный выбор материалов и строгий контроль качества, мы можем обеспечить высококачественные линейные направляющие валы с оптимальной шероховатостью поверхности.
Если вам нужны линейные направляющие валы для вашего применения, мы приглашаем вас связаться с нами для подробного обсуждения. Наша команда экспертов может помочь вам выбрать правильный тип линейного направляющего вала с соответствующей шероховатостью поверхности, соответствующей вашим конкретным потребностям. Мы стремимся предоставить вам лучшие продукты и услуги для обеспечения успеха ваших проектов.
Ссылки
- ISO 4287:1997 Геометрические спецификации продукции (GPS). Текстура поверхности: метод профиля. Термины, определения и параметры текстуры поверхности.
- Томас, Б. (2009). Справочник по трибологии: материалы, покрытия и обработка поверхности. ЦРК Пресс.
- Бхушан, Б. (2013). Принципы и приложения трибологии. Джон Уайли и сыновья.
